Кормоуборочный комбайн DON 680M

7 очевидных преимуществ

  • Высокая производительность
  • Высокое качество кормов
  • Работа в самых трудных условиях
  • Комфорт и удобство управления
  • Топливный бак на 540 литров для 11-ти часовой работы без дозаправки
  • Надежность и долговечность
  • Простота в обслуживании и ремонте

Оформить заявку на покупкуПроконсультироваться

  • Кредитные предложения
  • Лизинговые программы

Технические характеристики

Характеристика Ед. изм. Значение
Двигатель
Марка ЯМЗ-238ДК-1 с турбонаддувом
Мощность двигателя кВт 213
Мощность двигателя л.с. 290
Емкость топливного бака л 540
Адаптеры
Травяная жатка 5
Жатка роторная сплошного среза для уборки кукурузы м 4,0 (6 рядков)
Подборщик м 2,2; 3,0
Питающий аппарат (подающая камера)
Ширина мм 680
Число подающих и подпрессовывающих вальцов 5
Измельчающий барабан
Диаметр мм 750
Ширина мм 646
Частота вращения об/мин 838
Расположение ножей V-образное шевронное
Количество ножей 24 полуножа
Длина резки мм 3,5; 8; 20
Силосопровод
Угол поворота град. 180
Размеры и масса
Высота в рабочем положении мм 5200
Длина в рабочем положении мм 8210 (с роторной жаткой)
Ширина в рабочем (транспортном) положении мм 4110 (с роторной жаткой)
Высота базовой машины мм 3926
Масса базовой машины кг 9400 (без адаптеров)
Дополнительное оборудование
Металлодетектор опция
Доизмельчитель зерен +
Ускоритель выброса +
Заточка ножей механически
Показатели технологического процесса (нормативные, в скобках - фактические)
Скашивание зеленой травы (влажность 75%)
Пропускная способность кг/с 15 (14,8-18,2)
Производительность за 1 час основного времени т/ч 54 (53,1-67,5)
Подбор валков подвяленных трав (влажность 45-55%)
Пропускная способность кг/с 14 (8,4)
Производительность за 1 час основного времени т/ч 50 (24,7-77,7)
Уборка кукурузы на силос
Пропускная способность кг/с 30 (36,8)
Производительность за 1 час основного времени т/ч 108 (132,6)

7 очевидных преимуществ

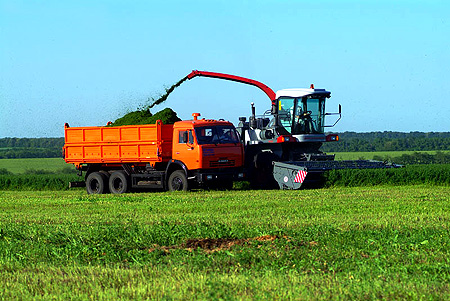

Представляем «Дон 680М». Современный высокопроизводительный кормоуборочный комбайн, предназначенный для решения задач наивысшей сложности.

Возможности этого комбайна позволяют за сезон заготовить до 30 тысяч тонн высококачественных кормов: силос, сенаж, зерносенаж, зеленый корм. При этом по уровню затрат на приобретение и эксплуатацию «Дон 680М» является, пожалуй, самым доступным и эффективным.

Уже более двух тысяч хозяйств в 7 странах мира смогли по достоинству оценить все преимущества «Дон 680М».

1. Высокая производительность

Прямоточная схема проводки кормов, измельчитель с 24 ножами V-образного расположения, 290-сильный турбодизель, непрерывная резка с высокой постоянной частотой — 20 112 резов в минуту, ускоритель выгрузки, высокопроизводительные адаптеры, широкий диапазон скоростей комбайнирования.

2. Высокое качество кормов

Три режима измельчения 3,5/8/20 мм, самая минимальная резка 3,5 мм, переключение режимов резки прямо с рабочего места, регулировка длины резки без смены ножей, роторный доизмельчитель зерна.

3. Работа в самых трудных условиях

Набор адаптеров для уборки всех типов кормовых культур, удлинитель козырька силосопровода и прижимные пружины подборщика для работы без потерь в ветреную погоду, система копирования травяной жаткой и подборщиком рельефа поля в продольно-поперечном направлении, приспособленность роторной жатки к работе на высокоурожайной и низкоурожайной кукурузе, мощная гидростатическая трансмиссия, полный привод (по заказу), фары и подсветка для работы ночью.

4. Комфорт и удобство управления

Центральное расположение кабины, большая площадь остекления, тонированные стекла, шумоизоляция, кондиционер, отопитель, дополнительное сидение, эргономичное расположение органов управления, гидроусилитель руля.

5. Экономичность в эксплуатации

Экономичный и неприхотливый дизель, привод измельчающего барабана напрямую с вала двигателя, устройство заточки ножей, противорез повышенной износостойкости, чувствительный металлодетектор, топливный бак на 540 литров для 11-ти часовой работы без дозаправки.

6. Надежность и долговечность

Простая кинематика приводов, прочный мост ведущих колес, открытая конструкция измельчающего барабана, автоматическая система контроля состояния агрегатов и технологического процесса.

7. Простота в обслуживании и ремонте

Сменные пластины силосопровода, легкий доступ к узлам и агрегатам, минимум регулировок, гарантийное обслуживание 2 года или 1 200 моточасов.

Высокая производительность

Своевременность является одним из основных условий заготовки качественных кормов. Точное соблюдение сроков укоса и закладки позволяет сохранить в полном объеме всю питательную ценность трав и увеличить продуктивность скота более чем на 10%. С этой непростой задачей способен справиться только высокопроизводительный комбайн. Такой как Дон 680М.

Высокая производительность DON 680M
Прямоточная схема проводки кормов, измельчитель с 24 ножами V-образного расположения, 290-сильный турбодизель, непрерывная резка с высокой постоянной частотой — 20 112 резов в минуту, ускоритель выгрузки, высокопроизводительные адаптеры, широкий диапазон скоростей комбайнирования.

Важной составляющей высокой производительности Дон 680М является прямоточная схема проводки кормов, которая отличается не только высокой пропускной способностью, но и образцовой надежностью технологического процесса.

Высокая производительность DON 680M

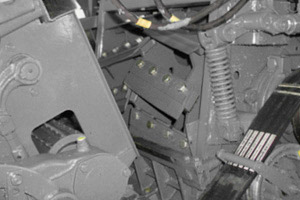

Благодаря V-образному расположению ножей удалось максимально использовать преимущества встречного косого среза: более чем на 10% уменьшить энергоемкость резки и сместить от подшипников осевые нагрузки.

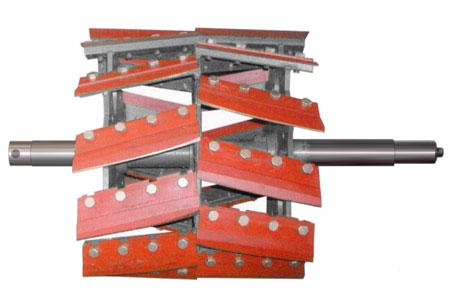

В основе схемы — высокоинерционный измельчающий барабан, оснащенный 24 ножами и заточным устройством. V-образное расположение ножей центрирует поток зеленой массы, что обеспечивает высокую пропускную способность, уменьшает расход топлива и увеличивает срок службы подшипников барабана.

Двигатель Дон-680М, оснащенный турбонаддувом и встроенным теплообменником, позволяет вырабатывать дополнительную мощность при растущих нагрузках. В самых сложных ситуациях поддерживается стабильная частота резки — 20 112 резов в минуту.

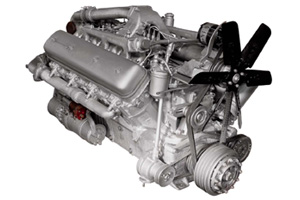

ЯМЗ-238 ДК-1 с турбонаддувом, 8V, 290 л. с.
ЯМЗ-238 ДК-1 с турбонаддувом, 8V, 290 л.с. – достаточный резерв мощности для высшей производительности.

Оптимальная ширина захвата адаптеров, широкий диапазон скоростей комбайнирования и ускоритель выгрузки позволяют эффективно загружать комбайн и поддерживать высокую производительность на полях с различной урожайностью.

Высокое качество кормов

Три режима измельчения 3,5/8/20 мм, самая минимальная резка 3,5 мм, переключение режимов резки прямо с рабочего места, регулировка длины резки без смены ножей, роторный доизмельчитель зерна.

Опыт успешного животноводства показывает, что для получения высококачественных кормов еще недостаточно в срок провести укос и закладку. Для лучшей консервации и усвояемости необходимо также обеспечить оптимальную степень измельчения кормов. Мелкоизмельченный силос с добавлением сухих веществ послужит отличной добавкой в зимний период.

Дон 680М поддерживает три режима измельчения, идеально подходящие для заготовки всех типов кормов: 3,5/ 8/ 20 мм. Переключение режимов производится прямо с рабочего места, без необходимости смены ножей.

В отличие от других высокопроизводительных комбайнов только Дон 680М позволяет получать сечку 3,5 мм, предназначенную для заготовки кормов высшего качества.

Для заготовки силоса из кукурузы с початками восковой спелости зерна Дон 680М оборудуется доизмельчителем зерна, входящим в серийную комплектацию комбайна. Использование такого корма позволяет получать дополнительные суточные надои на одну корову до 2,5 кг молока.

Работа в самых трудных условиях

Набор адаптеров для уборки всех типов кормовых культур, удлинитель козырька силосопровода и прижимные пружины подборщика для работы без потерь в ветреную погоду, система копирования травяной жаткой и подборщиком рельефа поля в продольно-поперечном направлении, приспособленность роторной жатки к работе на высокоурожайной и низкоурожайной кукурузе, мощная гидростатическая трансмиссия, полный привод (по заказу), фары и подсветка для работы ночью.

Работа в поле сопряжена с известными трудностями: особенности уборки различных кормовых культур, сложный рельеф местности и неблагоприятные погодные условия.

Работа в самых трудных условиях
Благодаря трем вальцам проставки и направляющим среднего делителя роторная жатка стабильно работает не только на высокоурожайных, но и на низкоурожайных полях.

Все это снижает эффективность высокопроизводительной техники. Дон 680М прошел адаптацию к всевозможным условиям еще на стадии проектных испытаний, которые проводились в 5-ти агроклиматических зонах, включая районы рискованного земледелия.

Работа в самых трудных условиях
Подборщик оснащен прижимами для работы без потерь в ветреную погоду и системой автоматического копирования рельефа поля в продольно-поперечном направлении.

Дон 680М комплектуется тремя типами адаптеров для заготовки всех типов растительных кормов:

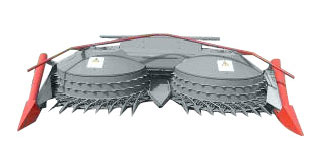

  • Роторная кукурузная жатка сплошного среза для заготовки кукурузного силоса. Ширина захвата 4 м (6 рядков).
  • Барабанный подборщик для заготовки травяного сенажа и силоса. Ширина захвата 2,2 м (один валок) и 3,0 м (сдвоенный валок).
  • Травяная жатка для заготовки зерносенажа и зеленого корма. Ширина захвата 4,95 м.
Работа в самых трудных условиях
Травяная жатка сплошного среза серийно комплектуется механизмом уравновешивания высоты среза на неровных полях и предохранительной муфтой, срабатывающей при пиковых нагрузках.

Конструкция каждого адаптера обеспечивает стабильную подачу массы к питающему аппарату Дон 680М. Нерядковая посадка кукурузы, низкорослые или густые переплетенные стебли, хрупкие и осыпающиеся валки, неровные и каменистые поля, сильный ветер — Дон 680М способен работать в самых трудных условиях.

Работа в самых трудных условиях

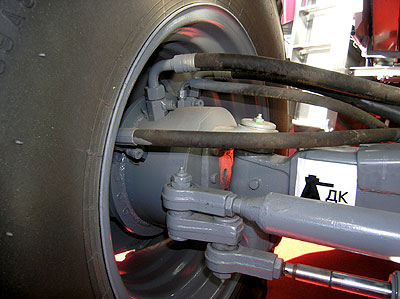

Гидравлический привод управляемых колес обеспечивает повышенную проходимость на влажном грунте.

Уборка кукурузы осенью в период дождей, требует надежной ходовой части - такой как у Дон 680М. Мощный гидростатический привод ведущих колес и шины оптимальной ширины успешно справляются с любым бездорожьем.

Работа в самых трудных условиях

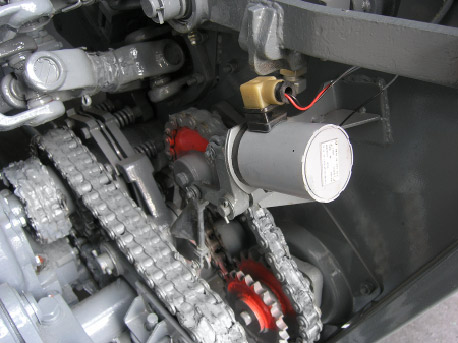

Подпружиненные верхние вальцы предохраняют систему от забивания и поломок при работе на высоких скоростях и высокоурожайных полях.

Для работы на переувлажненных почвах предлагается полноприводная модификация Дон 680М (управляющие колеса оснащаются гидромоторами).

Комфорт и удобство управления

Центральное расположение кабины, большая площадь остекления, тонированные стекла, шумоизоляция, кондиционер, отопитель, дополнительное сидение, эргономичное расположение органов управления, гидроусилитель руля.

Заготовка кормов высокопроизводительными комбайнами осуществляется на высоких скоростях. От механизатора требуется повышенная концентрация внимания и быстрая реакция на многократно изменяющиеся в течение рабочего дня условия уборки. Кабина Дон 680М полностью отвечает этим требованиям.

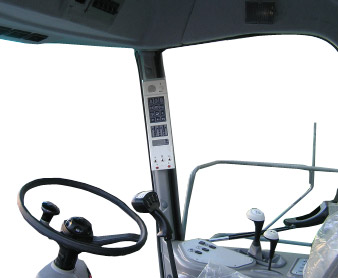

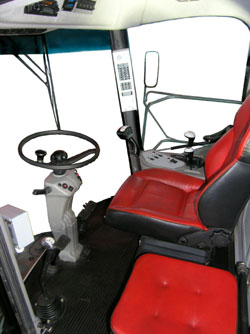

Рабочее место Дон 680М
Комфортабельное рабочее место: отличный обзор рабочей зоны, удобные сиденья, безупречная эргономика органов управления.

Рабочее место оборудовано мягким подрессоренным креслом и рулевой колонкой со всеми необходимыми регулировками. Для помощника или ученика предусмотрено мягкое откидное сиденье. Мощная шумоизоляция, кондиционер и отопитель помогают создать комфортный микроклимат.

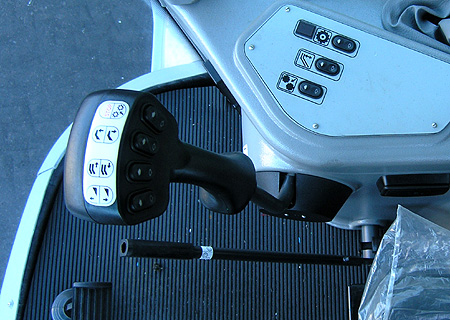

Рукоятка управления ходом гидротрансмиссии Don 680M
Комфортабельное рабочее место: отличный обзор рабочей зоны, удобные сиденья, безупречная эргономика органов управления.

Центральное расположение кабины Дон 680М и большая площадь остекления обеспечивают прекрасный круговой обзор рабочей зоны. Гидроусилитель руля, рукоятка управления ходом гидротрансмиссии позволяют быстро изменять параметры работы в соответствии с условиями уборки.

Автоматическая система контроля Дон 680М
На рукоятке гидростата собраны элементы управления всеми функциями комбайна, требующими быстрого реагирования: подъем и опускание жатки, вкл/выкл леникса питателя, поворот силосопровода, управление козырьком силосопровода.

В серийную комплектацию Дон 680М входит автоматическая система контроля, которая следит за состоянием основных агрегатов, реагирует на наступление критических режимов и помогает предотвратить поломки.

Экономичность в эксплуатации

Экономичный и неприхотливый дизель, привод измельчающего барабана напрямую с вала двигателя, устройство заточки ножей, противорез повышенной износостойкости, чувствительный металлодетектор, топливный бак на 540 литров для 11-ти часовой работы без дозаправки.

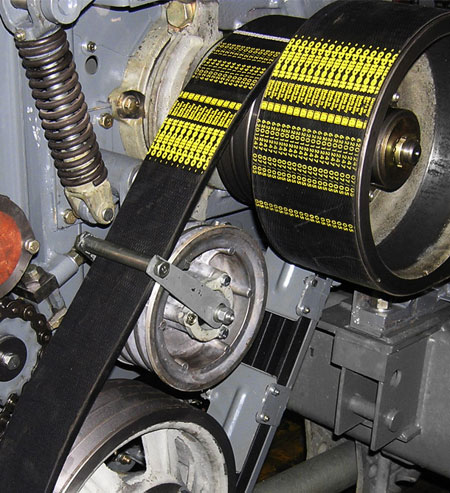

Приводные ремни немецкой фирмы Optibelt
Ресурс приводных ремней немецкой фирмы Optibelt составляет более 1000 моточасов.

Основные расходы, возникающие при эксплуатации кормоуборочных комбайнов, приходятся на закупку топлива, устранение поломок и замену быстроизнашивающихся деталей.

Противорежущая пластина имеет двухстороннюю рабочую поверхность с наплавкой из хром-ванадиевого сплава
Противорежущая пластина имеет двухстороннюю рабочую поверхность с наплавкой из хром-ванадиевого сплава, что в 3,5 раза увеличило рабочий ресурс.

Для высокопроизводительных комбайнов эти расходы могут быть особенно большими. Но только не для Дон 680М. Удельный расход топлива у Дон 680М самый низкий среди машин подобного класса. Например, расход топлива на заготовку 1 тонны кукурузного силоса составляет не более 0,43 кг.

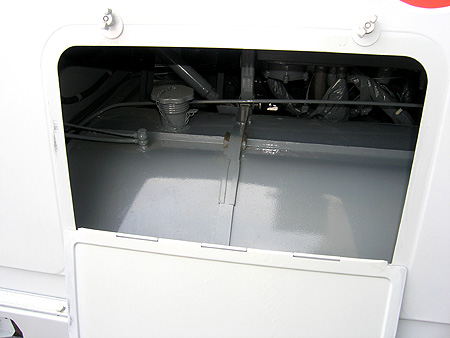

Топливный бак Don 680M
Топливный бак на 540 литров — это 11 часов работы без потери времени на дозаправку.

Причин тому несколько — компактная прямоточная схема проводки кормов, экономичный и неприхотливый к качеству топлива двигатель, привод измельчающего барабана напрямую с вала двигателя, устройство заточки ножей для поддержания экономичной мощной резки.

Датчик металлодетектора Don 680M
Датчик металлодетектора при обнаружении металлического предмета мгновенно включает сигнальную лампу в кабине и механизм быстрого останова питателя, что предупреждает разрушение дорогостоящих узлов.

Практика показывает, что дешевле предупреждать поломки, чем устранять их последствия. Для этого в Дон 680М реализован ряд конструкторских решений, некоторые из которых показаны на этой странице.

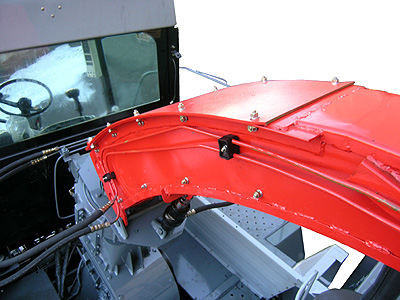

В основании трубы установлены сменные пластины
С целью снижения затрат на замену трубы силосопровода, в основании трубы установлены сменные пластины.

Расходы на эксплуатацию снижены также за счет использования современных производственных технологий, увеличивающих ресурс наиболее нагруженных деталей.

Надежность и долговечность

Простая кинематика приводов, прочный мост ведущих колес, открытая конструкция измельчающего барабана, автоматическая система контроля состояния агрегатов и технологического процесса.

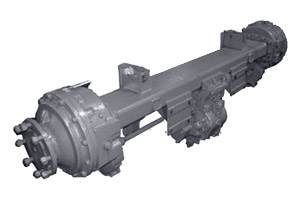

Безотказность работы гидростатической трансмиссии и моста ведущих колес
Безотказность работы гидростатической трансмиссии и моста ведущих колес проверялась в условиях бездорожья.

Ненадежные комбайны дорого обходятся хозяйству. И не столько из-за расходов на ремонт. Частые поломки приводят к срыву планов по заготовке кормов, снижению продуктивности скота и прибыльности хозяйства. С Дон 680М можно быть уверенным в надежном выполнении плановых задач.

Необходимая надежность и долговечность Дон 680М достигнута, прежде всего, благодаря прямоточности проводки кормов и простой кинематической схеме комбайна. В конструкциях узлов найдены оригинальные решения, на практике доказавшие свою пригодность. Так, применение измельчающего барабана открытого типа уменьшает воздействие динамических нагрузок и обеспечивает надежность и долговечность измельчителя.

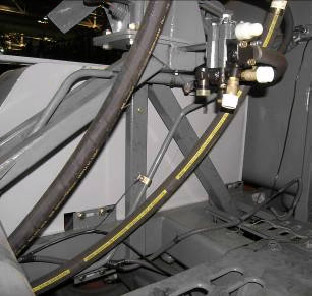

Рукава высокого давления фирмы Manuli
Рукава высокого давления фирмы Manuli традиционно применяются ведущими мировыми производителями комбайнов.

Как правило, самое слабое место у мощных кормоуборочных комбайнов — это моторно-силовая установка и гидравлическая система.

Двигатель Дон 680М благодаря встроенному теплообменнику, большой площади воздухозаборника и водомасляному радиатору уверенно справляется с ежедневными 10—15 часовыми нагрузками.

Наиболее ответственные элементы гидросистемы Дон 680М изготовлены ведущими производителями гидрооборудования. Для особой надежности трубопроводы соединяются с помощью врезающихся колец, которые позволяют многократно проводить монтаж-демонтаж без потери герметичности.

Простота в обслуживании и ремонте

Сменные пластины силосопровода, легкий доступ к узлам и агрегатам, минимум регулировок, гарантийное обслуживание 2 года или 1 200 моточасов.

Обслуживание и ремонт DON 680M

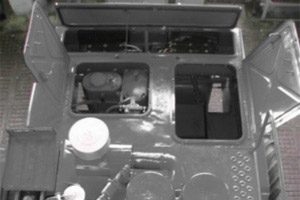

Беспрепятственный доступ ко всем основным узлам и агрегатам.

Любая сложная техника нуждается в регулярном уходе и квалифицированном ремонте. Мощные кормоуборочные комбайны — не исключение. В ряду современных высокопроизводительных машин Дон 680М выделяется простым обслуживанием и невысокой сложностью ремонтных работ.

Техническое обслуживание Дон 680М проводится ежесменно, в середине и в конце сезона. Все операции предельно упрощены и не требуют специального инструмента и оборудования. Для подготовки комбайна к рабочей смене механизатор затратит не более 10 минут.

Обслуживание и ремонт DON 680M
Доступ к скрытому внутри измельчающему барабану производится без снятия адаптера.

Благодаря группировке зон обслуживания на просторной площадке не надо тратить время на обход комбайна. А двусторонний доступ к двигателю значительно облегчит его настройку.

Простое и понятное устройство Дон 680М позволяет даже начинающему механизатору при необходимости быстро обнаружить и устранить неисправность без обращения в сервисный центр. Дополнительное преимущество Дон 680М заключается в его унификации на 60% с другими комбайнами bobcat.

Мнения потребителей

Стрелков Илья Сергеевич

главный инженер ФГУП УОХ «Июльское» ИжГСХА
Удмуртская Республика, Воткинский район
29.09.2010

Историю приобретения комбайнов завода bobcat стоит начать с предыстории самого предприятия ФГУП УОХ «Июльское» ИжГСХА. Наше предприятие занимается производством элитных семян зерновых и технических культур, а так же является племзаводом по выращиванию крупнорогатого скота. Сложность в уборке зерновых культур заключается в одновременном обмолоте разных по сортам и репродукциям зерновых культур. Приобретение пяти комбайнов Дон-1500Б (взамен имеющихся 14 старых Нив) позволило решить множество проблем:

  • Вопрос с кадрами — освободились драгоценные руки механизаторов.
  • Эксплуатационные издержки сошли фактически на нет.
  • Получение более чистого зерна в бункере, минимальная первичная подработка на семяочистительном комплексе.
    • Итогом выше приведенных фактов стало снижение себестоимости конечного продукта. Уборочная 2009 г. прошла безупречно с технической и технологической сторон. Заготовка сочных кормов и сена ложится на ножи измельчающих барабанов комбайнов Дон 680М, которые с легкостью справляются с поставленной задачей (задача по 5 000 т зеленой массы и по 700 т сена на каждого). Коллектив инженерной службы остается уверенным из года в год в технике завода bobcat.

      В 2010 г. собираемся приобрести комбайн Дон 680М. Считаем, что данная техника — это производительность, экономичность и комфорт 24 часа в сутки.

Адаптеры

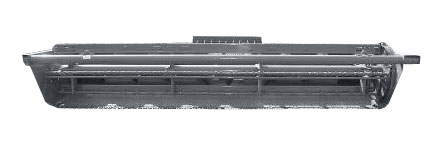

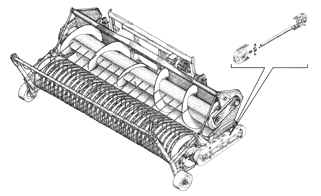

Платформа-подборщик

Платформа-подборщик

Подборщик предназначен для подбора предварительно скошенной и уложенной в валки растительной массы. При поступательном движении кормоуборочного комбайна с подборщиком масса непосредственно из валка подается подбирающим механизмом к шнеку платформы. Платформа-подборщик состоит из платформы и подборщика, соединяемых между собой шарнирами. Шарнирная подвеска подборщика на платформе обеспечивает копирование рельефа поля в продольном и поперечном направлениях. Подборщик состоит из рамы, подбирающего устройства, прижимного устройства, опорных колес, щитка, сцепки, левой и правой боковин. Подбирающее устройство включает в себя вал, с закрепленными на нем держателями, на которые болтами крепятся пружинные зубья. Ролики устанавливаются в беговую дорожку, которая крепиться на боковине.

Характеристика Ед. изм. Значение
Тип навесная
Ширина захвата м 3
Производительность за час основного времени не менее т/час 50
Транспортная скорость агрегата км/ч 12
Рабочая скорость агрегата км/ч 5—9
Габаритные размеры жатки
Длина мм 2120
Ширина мм 3525
Высота мм 1280
Масса конструкционная с индивидуальным комплектом ЗИП, кг кг 1700

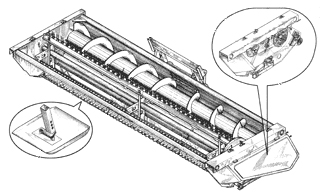

Жатка травяная

Жатка травяная

Жатку для уборки трав используют при скашивании тонкостебельных культур высотой до 1,5 м. Состоит из корпуса, четырех лопастного гребельного мотовила, режущего аппарата, шнека, башмаков, уравновешивающего механизма и механизмов передач. Жатка обеспечивает копирование рельефа поля в продольном и поперечном направлениях на заданной высоте среза.

Характеристика Ед. изм. Значение
Тип навесная
Ширина захвата м 4,95
Высота среза мм 50/100/150
Производительность за час основного времени не менее (трав влажности 75% и урожайности не менее 20 т/га) т/час 54
Транспортная скорость агрегата км/ч 12
Рабочая скорость агрегата км/ч 5—9
Габаритные размеры жатки
Длина мм 2540
Ширина мм 5275
Высота мм 1280
Масса конструкционная с индивидуальным комплектом ЗИП, кг кг 1700
