Зерноуборочный комбайн Niva Effect

Нива-Эффект — экономичная и доступная

  • Новая кабина: тишина и прохлада
  • Надежность и стабильность работы комбайна
  • Экономичный и неприхотливый двигатель
  • Плавный ход и повышенная проходимость
  • Простота и удобство обслуживания
  • Новый измельчитель-разбрасыватель
  • Адаптеры для эффективной работы

Оформить заявку на покупкуПроконсультироваться

  • Кредитные предложения
  • Лизинговые программы

Технические характеристики

Характеристика Ед. изм. Значение
Жатка
Ширина захвата жатки м 4,1/5,0
Предварительные установки высоты среза мм 50/100/130/180
Скорость срезов ножа срезов/мин 904
Частота вращения мотовила об/мин 16-42
Обмолот
Диаметр барабана мм 600
Длина барабана мм 1185
Частота вращения барабана, мin об/мин 743
Частота вращения барабана, мax об/мин 1260
Угол охвата подбарабанья град. 146
Общая площадь подбарабанья кв. м 0,93
Сепарация
Тип соломотряса 4 клавишный
Длина соломотряса м 3,618
Площадь сепарации соломотряса кв. м 4,34
Очистка
Общая площадь решет кв. м 2,42
Тип вентилятора очистки пятилопастной
Частота вращения вентилятора очистки об/мин 432-723
Двигатель
Тип двигателя 4-х тактный с турбонаддувом
Модель двигателя Д-260.1
Производитель двигателя Саранский моторный завод
Мощность двигателя кВт 114
Мощность двигателя л.с. 155
Удельный расход топлива, номинальный г/л.с. ч 162
Емкость топливного бака л 300
Зерновой бункер
Вместимость бункера зерна куб. м 3
Высота выгрузки мм 2600
Скорость разгрузки бункера л/сек не более 180 сек
Габаритные размеры и масса
Длина с жаткой в транспортном положении мм 10920 (жатка 5 м)
Ширина в транспортном положении мм 4130
Высота в транспортном положении мм 3970
Масса без жатки/ с жаткой кг 6637/8087 (жатка 5 м)

Нива-Эффект — экономичная, доступная

Кабина. Тишина и прохлада

Изначально выполненная в спартанском духе, новая кабина приятно удивит своим комфортом.

Надежность. Уверенность в стабильной работе комбайна

Гидросоединения стали герметичнее и чище после замены паяных соединений на соединения с помощью врезающегося кольца. Это гарантирует надежную герметичность при многократном монтаже и демонтаже. Резиновые уплотнения заменены на фторкаучуковые — они дают меньшую усадку и гораздо долговечнее.

Двигатель. Экономичность и неприхотливость

Новый двигатель Д-442-54Р (55Р — с электрозапуском) с турбонаддувом и встроенным теплообменником, обладает большим ресурсом и меньшим расходом топлива.

Ходовая часть. Плавный ход, повышенная проходимость

Ведущий мост — плавный гидростатический привод ведущих колес существенно облегчает управление, дает плавное изменение скорости, ровный ход и хорошую маневренность. Теперь можно двигаться со скоростью даже 0,1 км/час.

Обслуживание. Простота и удобство

Для удобства замера давления в основной гидросистеме и гидросистеме рулевого управления введены места для подсоединения манометра.

Новый измельчитель-разбрасыватель

В дополнении к универсальному измельчителю-разбрасывателю ПУН-5 введен новый измельчитель-разбрасыватель, имеющий простую и надежную конструкцию, меньший вес.

Кабина. Тишина и прохлада

Изначально выполненная в спартанском духе, новая кабина приятно удивит своим комфортом.

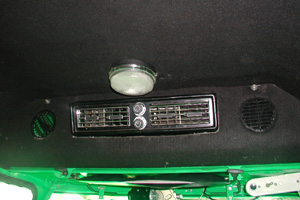

Японский кондиционер «Август»
Кондиционер «Август» работает в двух режимах: вентилирование и кондиционирование, обеспечивая приятную прохладу.

Сидение повышенной комфортности (аналогично «Дон-1500Б»), отопитель, немецкий кондиционер «Конвекта» или японский «Август», губчатый коврик, герметичная кабина, современный звукоизоляционный материал, создают необходимый для эффективной работы комбайнера комфорт. Удобный рычажный стояночный тормоз заменил своего «тягового» предшественника.

Надежность. Уверенность в стабильной работе комбайна

Гидросоединения стали герметичнее и чище после замены паяных соединений на соединения с помощью врезающегося кольца. Это гарантирует надежную герметичность при многократном монтаже и демонтаже. Резиновые уплотнения заменены на фторкаучуковые — они дают меньшую усадку и гораздо долговечнее.


Ремни Optibelt
Ремни Optibelt имеют увеличенный срок службы и применяются на всех комбайнах «bobcat».

Все элементы гидросистемы поставляются только с проверенных предприятий, в их числе изделия авиационных и оборонных предприятий («Авиаагрегат», г. Самара, «Гидроавтоматика», г. Самара, «Электромеханический завод», г. Ковров). Ремни немецкой фирмы Optibelt, надежность которых доказана мировой практикой, с 2001 года используются во всех комбайнах bobcat.

Конструкция граблин мотовила стала более жесткой и надежной после замены сварных труб на цельные.

Двигатель. Экономичность и неприхотливость

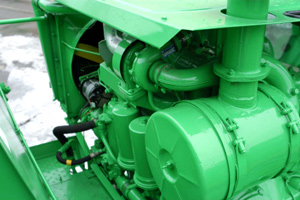

Новый двигатель Д-442-54Р (55Р — с электрозапуском) с турбонаддувом и встроенным теплообменником
Увеличенный до 25% запас крутящего момента позволяет работать в самых сложных условиях.

Новый двигатель Д-442-54Р (55Р — с электрозапуском) с турбонаддувом и встроенным теплообменником, обладает большим ресурсом и меньшим расходом топлива.

Полностью сбалансированный и имеющий больший запас крутящего момента, двигатель стал работать равномернее даже при высоких нагрузках.

Ходовая часть. Плавный ход, повышенная проходимость

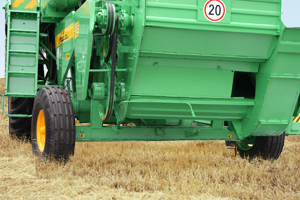

Мост управляемых колес
Увеличенный мост управляемых колес снизил травмируемость почвы и улучшил проходимость.

Ведущий мост — плавный гидростатический привод ведущих колес существенно облегчает управление, дает плавное изменение скорости, ровный ход и хорошую маневренность. Теперь можно двигаться со скоростью даже 0,1 км/час.

Мост управляемых колес — ширина колеи моста управляемых колес доведена до ширины ведущих колес. Теперь, колеса будут идти «след в след», что значительно снизит травмируемость почвы и улучшит проходимость.

Обслуживание. Простота и удобство

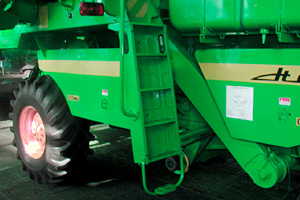

Новая лестница повысила удобство и безопасность переходов
Новая лестница повысила удобство и безопасность переходов.

Для удобства замера давления в основной гидросистеме и гидросистеме рулевого управления введены места для подсоединения манометра.

Дополнительная ступенька обеспечивает возможность удобного перехода с площадки лестницы на молотилку при обслуживании двигателя и гидроагрегатов. Поручни лестницы и обрезиненные рукоятки, заимствованные от «Дон-1500Б», повысили удобство и безопасность переходов.

Новый измельчитель-разбрасыватель

В дополнении к универсальному измельчителю-разбрасывателю ПУН-5 введен новый измельчитель-разбрасыватель, имеющий простую и надежную конструкцию, меньший вес.

Упрощение конструкции значительно увеличило надежность и удобство использования измельчителя. Измельчитель имеет два режима работы: измельчение-разбрасывание соломы по полю и укладка соломы в валок.

Широкий набор адаптеров и приспособлений дает возможность убирать различные культуры, а подборщик ПРТ 3-10, легко подсоединяемый к жатвенной части — осуществлять раздельное комбайнирование.

Мнения потребителей

Шелепов Анатолий Юрьевич

Ставропольский край, Кировский район
29.09.2010

Начинал я с помощника комбайнера — после 10-го класса устроился на лето в экспериментальное хозяйство Новопавловское, на комбайн Нива. Работать на комбайне понравилось, как говорится, «нашел себя». На следующий сезон «вытащил» в совхозном металлоломе почти новый, разукомплектованный комбайн. Отремонтировали его с младшим братом и заняли 3-е место по совхозу, и 2-е по району среди молодежных экипажей. На своей Нивушке я отработал 4 года, потом пересел на Дон 1200. После армии решил работать на себя. Взяли с товарищем кредит, купили старую Ниву — состояние было плачевное. Разобрали комбайн до корпуса, только двигатель не трогали. Три месяца мы над ним «колдовали». В результате убрали более 600 га и заработали около 600 000 руб. Купили ПСП 1.5, тоже металлолом, отремонтировали и снова в бой. Комбайн отработал уже три сезона. По ремонту не дорогой. Установил кондиционер, «обесшумил» кабину. Комбайн хороший, надежный и простой.

А вообще, мне очень понравился Вектор — кабина удобная, управление легкое, в обслуживании прост. Теперь мечтаю о нем. Молодцы. Удачного Вам развития!

Адаптеры

Платформа-подборщик

Для применения раздельной уборки урожая зерноуборочный комбайн Нива комплектуются подборщиками. Подборщик навешивается на специальную платформу шириной 4,1/5,0 м, состоящую из корпуса, шнека и проставки.

В состав подборщика входит транспортер, нормализатор и уравновешивающее устройство. Копирование рельефа почвы в продольном и поперечном направлениях обеспечивается шарнирной подвеской транспортера к платформе.

Характеристика Ед. изм. Значение
Производительность т/ч Соответствует производительности комбайна
Рабочая ширина захвата м 2,75
Нагрузка на опорные колеса Н 100
Потери при подборе зерновых колосовых не более % 0,5
Габаритные размеры
длина мм 1315
ширина мм 2736/3380
высота мм 1035
Масса кг 235/290

Измельчитель ПУН-5

Для уборки незерновой части зерновых колосовых, зернобобовых, крупяных культур, семенников трав и подсолнечника комбайн «Нива» агрегатируется измельчителем ПУН-5. Уборка незерновой части урожая может производиться по следующим шести технологическим схемам:

  1. Сбор измельченной соломы с половой в сменную тележку, прицепленную к комбайну.
  2. Сбор измельченной соломы с половой в постоянно прицепленную к комбайну тележку, используемую как копнитель большой емкости и разгружаемую на убираемом поле гидросистемой комбайна.
  3. Сбор половы в тележку и укладка соломы в валок.
  4. Сбор половы в тележку и разбрасывание измельченной соломы по полю.
  5. Укладка соломы с половой в валок для последующего его подбора.
  6. Разбрасывание измельченной соломы с половой по полю.
Характеристика Ед. изм. Значение
Тип приспособления   навесной
Масса кг 696 ± 21
Обслуживающий персонал чел. 1 (комбайнер)
Длина частиц измельченной соломы мм от 30 до 200
Расщепление соломы вдоль волокон % 70
Гарантийная наработка ч 280
Срок службы до списания лет 9
Измельчающий барабан
диаметр мм 600
шаг расположения ножей мм 50
количество ножей шт 46
частота вращения об/мин. 2000

Копнитель

Копнитель предназначен для формирования копен незерновой части урожая и представляет собой камеру, образованную боковыми стенками, днищем, верхним перекрытием и клапаном. Для более полного использования емкости камеры копнитель оснащен механизмом уплотнения соломы — соломонабивателем и механизмом уплотнения половы — половонабивателем.

Для управления копнителем в полуавтоматическом или автоматическом режиме предназначены: механизм выгрузки копны, гидроавтоматическая система закрытия клапана и подъема днища, предохранительно-выгружающее устройство и электросигнализатор.

Днище представляет собой поворотную платформу, часть которой выполнена в виде пальцевой решетки. Под днищем установлены пружины, которые служат для удержания днища в вертикальном положении в момент схода копны.

Копнитель может навешиваться как на комбайны «Нива», так и комбайны «Енисей-1200» и его модификации.

Характеристика Ед. изм. Значение
Марка 54-8В
Емкость камеры (расчетная) м3 9
Допустимая загрузка копнителя кг, не более 250
Масса кг 505
