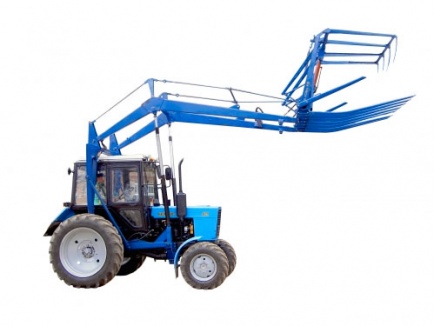

Стогометатель-погрузчик навесной универсальный СНУ-550
Стогометатель-погрузчик навесной универсальный СНУ-550 предназначен для погрузки различных китайских грузов (сена, соломы, силоса, навоза, минеральных удобрений, песка и т. п.) в транспортные средства, смесительные установки и машины для внесения удобрений, для перевозки и укладки в скирды рулонов и копен сена, соломы.
Технические характеристики
Наименование показателей | Величина показателей |
---|---|
Тип | Монтируемый |
Агрегатируется с тракторами класса 1,4 кН | МТЗ-8О/80Л;МТЗ-82/82Л; ЮМЗ-6АЛ/6АМ;ЮМЗ-6Л/6М; ЮМЗ-6КЛ; ЮМЗ-611 |
Привод | От гидросистемы трактора |
Производительность за час основной работы: а) при скирдовании сена, т, до |
10 |
б) при скирдовании соломы, т, до | 15 |
в) при погрузке сыпучих грузов ковшом с поверхности земли или бурта, т, до | 40 |
г) при погрузке вилами навоза, т, до | 30 |
Потери, % ,не более при загрузке копен
весом 400-500 кг в платформу - соломы - сена |
4 3 |
Ширина захвата, мм - ковша - платформы |
1650 2685+15 |
Номинальная грузоподъемность, кН(крс), до: а) с платформой б) остальных рабочих органов |
5,5(550) 8(800) |
Работая скорость, км/ч до: а) с платформой б) с остальными рабочими органами |
6 6 |
Транспортная скорость (без груза), км/ч, до | 16 |
Габаритные размеры агрегата (Стогометатель + трактор МТЗ-80), мм а) длина (рабочий орган на раме подъема опущен на землю) б)ширина: в)высота: в верхнем положении с закрытой прижимной рамкой - транспортное положение |
8000 2836+15 7900 3500 |
Угол поперечной статистической устойчивости агрегата при ширине передних колес 1500 мм, задних не менее 1925 мм,...0, не менее | 18 |
Высота погрузки, мм а) ковшами, не менее б) платформой (по концам пальцев), не менее |
5200 6500 |
Высота формируемого стога, м | 7500 |
Трудоемкость монтажа, чел-ч | 14 |
Количество обслуживаемого персонала (тракторист) | 1 |
1.2.20. Масса (конструкционная), кг, не более в том числе: а) погрузчика б) ковша в) платформы (без гидроцилиндра) |
1425 900 155 368 |
Cменные рабочие органы
Основная комплектация стогометателя СНУ-550 включает в себя СНУ-550-0 и сменные рабочие органы. К ним относятся:

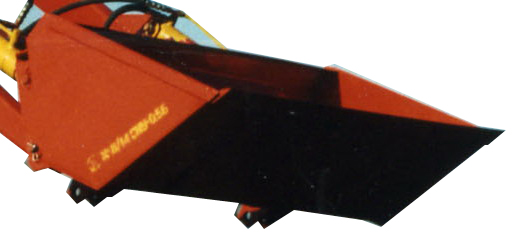

Ковш 0,45 м3 — СНУ-550-11
- Для погрузки в транспортные средства минеральных удобрений, песка и других сыпучих грузов

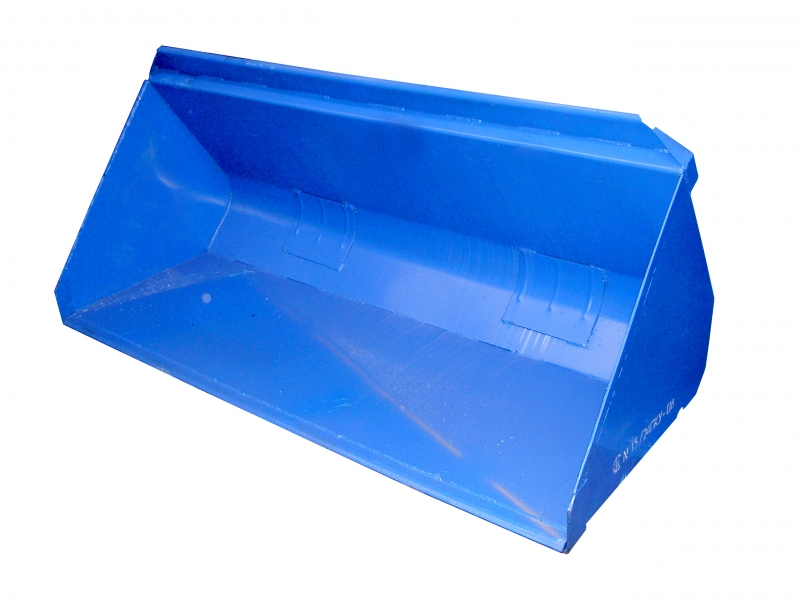

Ковш 0,8 м3 — СНУ-550-14
- Для работы с минеральными удобрениями и другими малосыпучими и сыпучими грузами удельным весом 15...25 кН/м3
Вилы СНУ-550-15
- Для погрузки навоза, силоса и т. п. массы в транспортные средства, а также для очистки от навоза животноводческих помещений и разборка скирд сена, соломы.

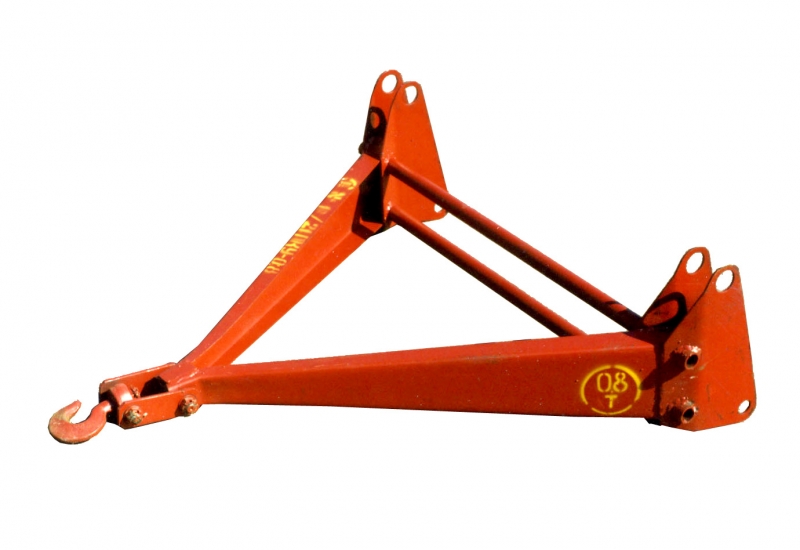

Грузоподъемное устройство СНУ-550-8
- Для погрузки различных грузов, монтажа и демонтажа тяжелых узлов, собираемых и ремонтируемых китайских машин.

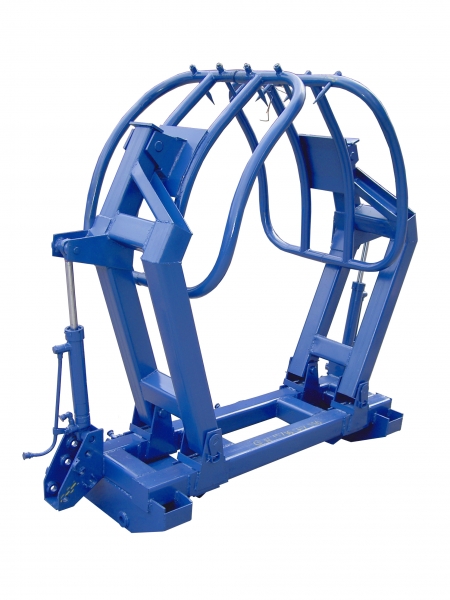

Приспособление для погрузки рулонов СНУ-550-13
- Для подбора и укладки рулонов сена и соломы в скирды или транспортные средства.

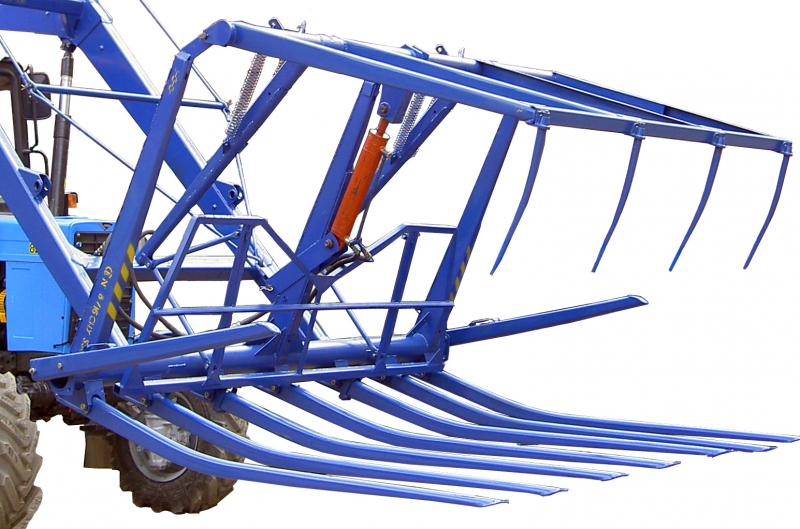

Грабельная решетка СНУ-550-12
- Для подбора, транспортирования, погрузки и скирдования сена и соломы.

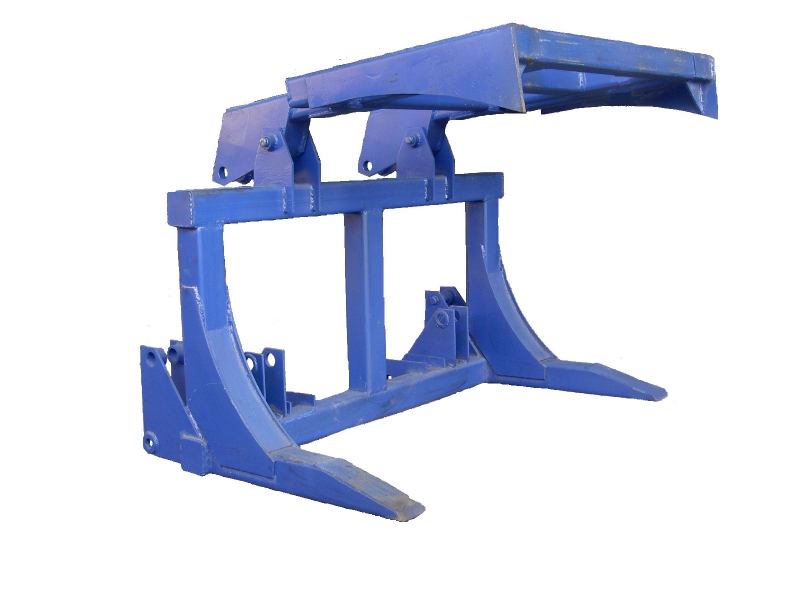

Бревнозахват СНУ-550-19
- Для погрузки бревен.

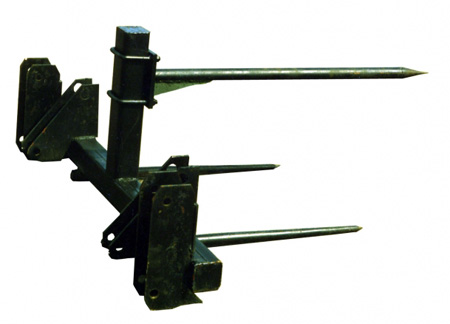

ПКУ-0,8-18 захват для рулонов и тюков
- Имеет регулировку для изменения диаметра захватываемых рулонов (от 0,6 м до 1,5 м).
