Прицепные опрыскиватели PS850, PS1200
Вносят химикаты точно и равномерно, обеспечивая высокую эффективность распыления любого состава
- Тип прицепной
- Емкость бака 3200/4540 л
- Размах штанги 18/24/27 м
- Рабочая скорость до 15 км/ч
- Производительность до 270 га в день
Технические характеристики
Показатели | Модель PS850 | Модель PS1200 | |
---|---|---|---|
Требуемая мощность трактора | До 160 л.с. | ||
Объем бака | 3 200 л | 4 500 л | |
Длина штанги | 18 м, 24 м, 27 м | 18 м, 24 м, 27 м | |
Подвеска штанг | Торсионная с эластичными вставками | Торсионная с эластичными вставками | |
Регулировка высоты штанг | Параллелограмм с гидравлическими цилиндрами | ||
Насосы подачи раствора | Центробежный Ace FMCSC150- HYD-206. Диаметр входного отверстия 38 мм (1,5 дюйма) | Центробежный Ace FMCSC200- HYD-304. Диаметр входного отверстия 50 мм (2 дюйма) | |
Система подачи раствора | Блоки форсунок (на три сопла) расположены на расстоянии 50 см и оснащены встроенными дополнительными фильтрами с возможностью ручной регулировки межрядного расстояния форсунок | ||
Размер шин | 320/ 85R38 | 320/ 85R38 | |
Регулировка колеи | 183-305 см | 183-305 см | |
Емкость бака для воды | 68 л | 68 л | |
Емкость бака омывающей жидкости | 164 л | 164 л | |
Емкость бака для пенного маркера | 114 л | 114 л | |
Транспортная ширина | 3,65 м (может регулироваться исходя из колеи) | 3,65 м (может регулироваться исходя из колеи) | |
Транспортная высота | 2,80 м | 2,90 м | |
Диаметр пальца для сцепки с трактором | 25-32 мм | 25-32 мм | |
Вес опрыскивателя (эксплуатационный) | 6800 кг | 7700 кг | |
Вес опрыскивателя (погрузочный) | 3600 кг (со штангой 24м) | 3600 кг (со штангой 24м) |

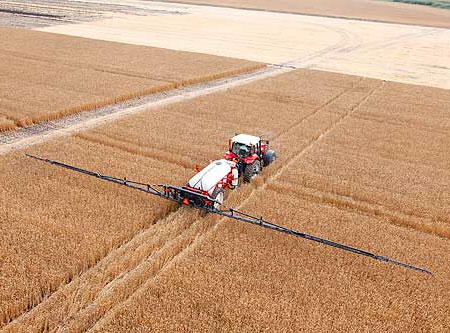

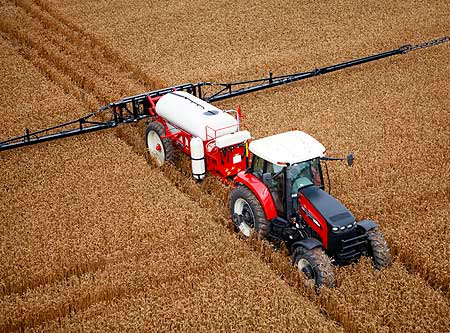

Особенности прицепных опрыскивателей
Прицепные опрыскиватели VERSATILE предназначены для защиты растений и внесения удобрений в виде водяных растворов. Опрыскиватели одинаково эффективны при применении в технологиях как сплошного, так и ленточного покрытия. Норма внесения удобрений задается оператором и автоматически поддерживается на указанном уровне в зависимости от скорости движения. Прицепные опрыскиватели VERSATILE способны вносить от 5 до 400 литров на гектар при скорости движения до 15 км/ч.
Смонтированный на жесткой раме полиэтиленовый бак установлен на прочный колесный мост. Это обеспечивает устойчивость и уверенное движение опрыскивателя на полях с различным рельефом.

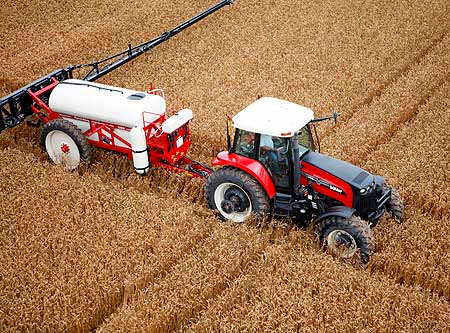

Трубопроводы системы подачи раствора и разбрызгивающие форсунки расположены на складной 7-ми секционной штанге. Ширина опрыскивателя в транспортном положении со сложенной штангой — всего 3,7 м. Прицепные опрыскиватели VERSATILE используются совместно с трактором или энергосредством. Машины соединяются через жесткое транспортное дышло, интегрированное в раму опрыскивателя.
За подачу раствора отвечает центробежный насос с питанием от гидравлической системы буксирующего транспорта.
Управление любым рабочим процессом, от регулировки положения штанги до распыления раствора, осуществляется с помощью выносных пультов из кабины трактора.
Опрыскиватель оснащен всей необходимой для передвижения по дорогам общего пользования светотехникой, что полностью избавляет от возможных проблем с транспортировкой с одного поля на другое.

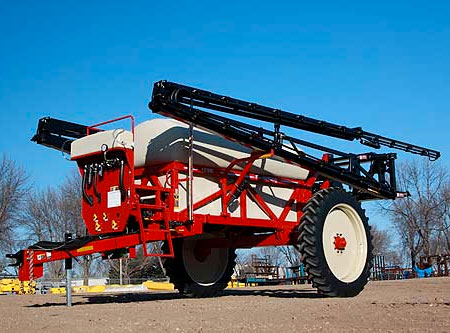

Шасси и рама
Прочное и долговечное шасси опрыскивателей является надежной опорой для баков большого объема. Благодаря низкому центру тяжести машина обладает хорошей устойчивостью при движении по полю и по дороге. Чтобы уменьшить тяговое сопротивление, большая часть массы опрыскивателя опирается на сцепное устройство трактора.
Блок управления
Автоматический блок регулирования расхода упрощает работу, расширяет возможности и повышает надежность опрыскивателя. Система контроля штанг и высоты штанг позволяет оперативно изменять высоту и угол обработки, а также включать и выключать секции штанги.

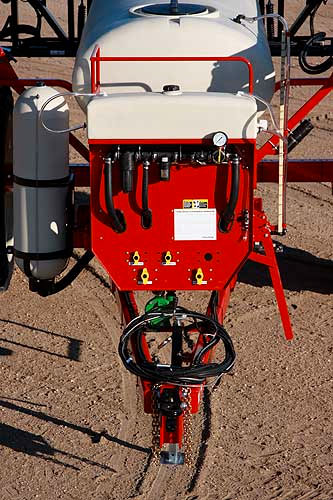

Пост управления
В опрыскивателях VERSATILE повышенное внимание уделено таким элементам, как система регулирования расхода и система подачи химикатов. Централизованный пост управления позволяет выполнять все основные операции — промывка бака и системы распылителей, включение мешалки. После заполнения и промывки оператор может вымыть руки или защитную одежду чистой водой из почти 70-литрового специального бачка.

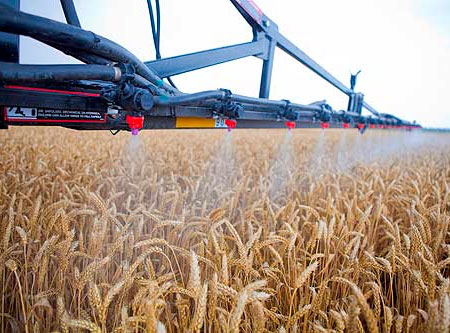

Штанги и распылители
Форсунки распыляют водный раствор равномерно и в строго заданном направлении. Патентованная система подвески штанги обеспечивает безударный ход секций и плавную регулировку высоты штанг.
- Патентованная система подвески с резиновыми торсионами обеспечивает устойчивость штанг к ударам и точную регулировку высоты секций.
- Центральный стержень системы самоуравновешивания штанги гарантирует равномерное распыление раствора во время движения по полю.
- Пост управления расположен в зоне видимости оператора.
- Контроллер управления штангами и секциями опрыскивателя входит в базовую комплектацию.
- Большой лючок диаметром 40 см для заполнения основной емкости.
