Зерноуборочный комбайн ACROS 580 / 530

Производством зерна занимается множество хозяйств. При выборе техники, в том числе зерноуборочных комбайнов, руководитель каждого хозяйства следует своим принципам. Кто-то ориентируется на громкие имена производителей. Кого-то привлекают сверхсовременные, модные технологии. Кому-то кажется, что внушительная стоимость и рекордная производительность машин будет гарантировать успешную работу. Такие хозяйства есть, но зерноуборочные комбайны bobcat — не для них.

Комбайны bobcat выбирают те, кому важен, прежде всего, финансовый результат, кто ищет и находит оптимальные решения во всем, в том числе в вопросе выбора техники. Те, для которых производство зерна — прибыльный бизнес, а не «битва за урожай» любой ценой. Комбайны bobcat — для Профессионалов Агробизнеса.

Оформить заявку на покупкуПроконсультироваться

  • Кредитные предложения
  • Лизинговые программы

Технические характеристики

Показатели ACROS 530 ACROS 580
Жатвенная часть
Жатка Power Stream1 серийно серийно
Ширина захвата жатки, м 5/6/7/9 5/6/7/9
Ширина захвата подборщика, м 3,4 3,4
Привод режущего аппарата
Планетарный редуктор Schumacher серийно серийно
Скорость движения ножей, ход/мин 1080 1080
Система Level Glide2 серийно серийно
Стеблеподъемники серийно серийно
Тележка для перевозки жатки серийно серийно
Молотилка
Ширина молотилки, мм 1500 1500
Диаметр молотильного барабана, мм 800 800
Частота вращения молотильного барабана, об/мин 400—1045 400—1045
Понижающий редуктор опция опция
Частота вращения молотильного барабана с понижающим редуктором, об/мин 180—490 180—490
Угол охвата подбарабанья, град. 130 130
Площадь подбарабанья, м2 1,38 1,38
Регулировка подбарабанья электропривод с управлением из кабины электропривод с управлением из кабины
Устройство Jam Control3 серийно серийно
Число клавиш соломотряса 5 5
Площадь соломотряса, м2 6,15 6,15
Площадь решет очистки, м2 4,74 4,74
Частота вращения вентилятора очистки, об/мин 335—1050 335—1050
Автономное домолачивающее устройство роторного типа серийно серийно
Автоматическая централизованная система смазки опция опция
Бункер с выгрузным устройством
Объем бункера, л 9 000 9 000
Скорость выгрузки (не менее), л/с 90 90
Высота выгрузки, мм 4 300 4 300
Приспособления для уборки незерновой части урожая
Тип измельчитель-разбрасыватель измельчитель-разбрасыватель
Кабина
Комплектация Comfort Cab4 серийно серийно
Информационная система Adviser5 серийно серийно
Система автовождения (GPS) опция опция
Система картографирования урожайности и влажности (GPS) опция опция
Принтер опция опция
Система видеоконтроля зоны выгрузки и заднего вида опция опция
Ходовая часть
Трансмиссия гидростатическая гидростатическая
Коробка передач 3-скоростная 3-скоростная
Транспортная скорость, км/ч 0—27 0—27
Тип шин ведущих колес 30,5L R32 30,5L R32
Тип шин управляемых колес 18,4 R24 18,4 R24
Двигатель
Производитель/марка Автодизель / ЯМЗ 236-БК CUMMINS/ 6LTAA 8.3
Номинальная мощность, кВТ (л.с.) 188 (255) 221 (300)
Емкость топливного бака, л 540 540
Система контроля расхода топлива опция опция
Воздушный компрессор серийно серийно
Габаритные размеры
Длина/ширина/высота (без жатки в транспортном положении), мм 8600/3880/3940 8600/3880/3940
Масса (в стандартном исполнении, без жатки, без топлива), кг 13380±400 13400±400
  • 1 Power Stream — универсальная зерновая жатка с удлиненным столом, гидравлическим приводом мотовила, реверсом жатвенных частей с управлением из кабины.
  • 2 Level Glide — гидромеханическая система копирования рельефа поля.
  • 3 Jam Control — система, устраняющая забивание молотилки хлебной массой посредством глубокого сброса деки.
  • 4 Comfort Cab — подрессоренная, герметизированная, двухместная кабина с аудиоподготовкой, усиленной шумоизоляцией, оборудованная кондиционером, отопителем, охлаждающей камерой.
  • 5 Adviser — информационная система с ЖК-монитором, ситуационным кадрированием и голосовым оповещением.

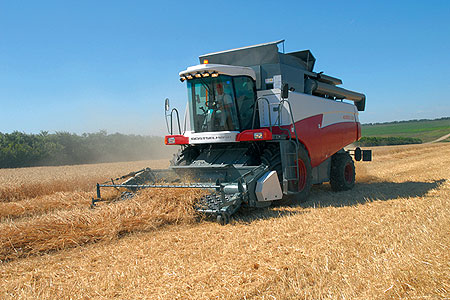

Успешное начало

Комбайны ACROS оснащаются жатками серии Power Stream шириной захвата 6, 7 и 9 м. Практика подтверждает, что применение этих жаток сокращает потери зерна из-за осыпания и обеспечивает равномерную подачу вне зависимости от условий работы. Power Stream создает основу для максимальной производительности ACROS.

Качественный срез

Acros
Планетарный привод ножей: высокая частота резания, точность хода и малый износ.

Планетарный привод ножей типа Schumacher работает плавно, точно и без износа. Высокая частота резания (1080 ходов/мин) и двойная режущая кромка гарантируют быстрый и чистый срез при минимальных потерях. Снижению потерь на жатке способствует и значительное (0,75 м) расстояние от ножей до шнека.

Плавная подача

Acros

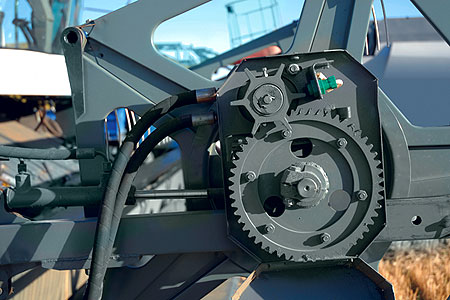

Гидропривод мотовила: плавное, мощное и практически бесшумное вращение мотовила.

Гидропривод мотовила позволяет бесступенчато регулировать скорость его вращения, обеспечивая оптимальную и равномерную подачу массы для повышенной производительности.

Надежная работа в самых тяжелых условиях

Acros

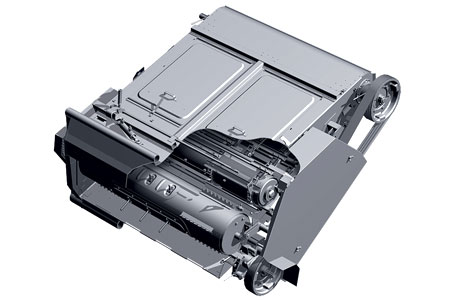

В наклонной камере установлен битер с гребенками и убирающимися пальцами. Вал транспортера имеет плавающие опоры. В условиях сильной засоренности эти элементы способствует быстрому и равномерному продвижению хлебной массы в молотилку.

Длинные пальцы граблин и мотовило с особой траекторией движения легко справляются со скрученными и полеглыми хлебами. Большой диаметр шнека предотвращает наматывание высокостебельных хлебов. Глубокие витки шнека исключают потребность в дополнительных пальцах.

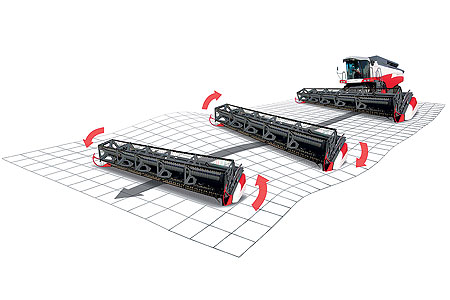

Точное копирование рельефа

Acros
Cистема копирования позволяет буквально «брить» поле.

Возможность продольно-поперечного копирования рельефа почвы — это эффективное использование всей длины жатки на неровных полях. Все жатки Power Stream стандартно оснащаются простым и надежным гидромеханическим устройством копирования Level Glide, по заказу — электрогидравлической системой Auto Contour.

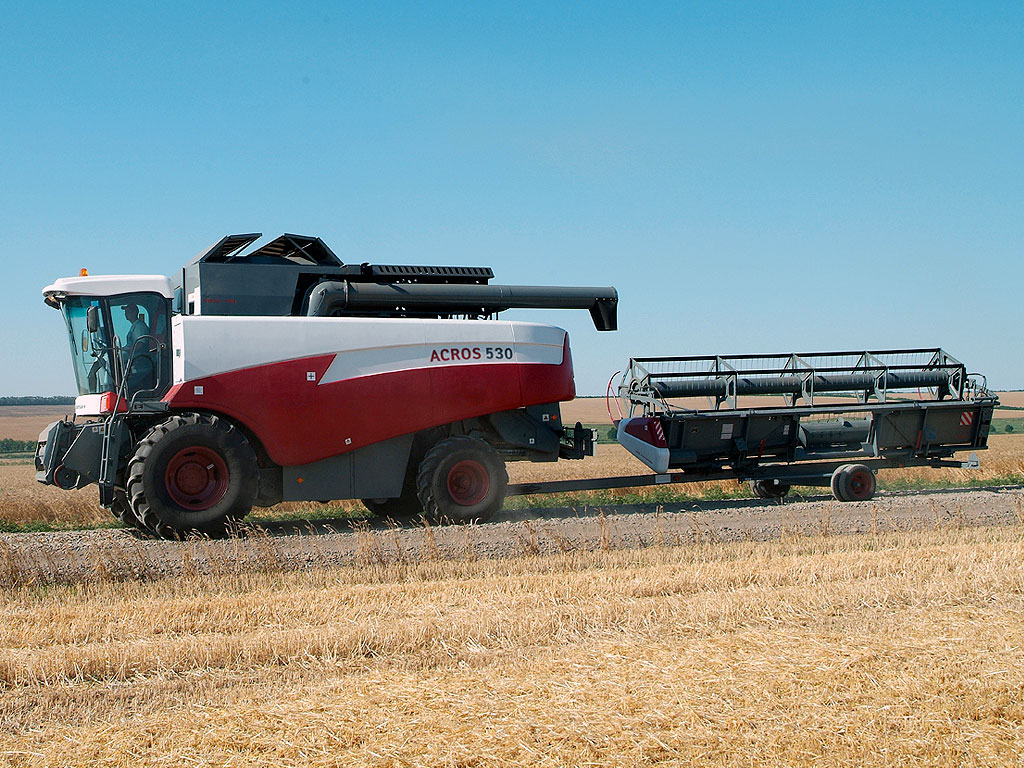

Acros530
Транспортная тележка поможет быстро и удобно добраться до места работы.

Мощный реверс

Гидравлический реверс рабочих органов жатки и наклонной камеры, включаемый из кабины, поможет быстро очистить жатвенную часть при забивании хлебной массой или попадании посторонних предметов.

Макимальная продуктивность

Для ACROS bobcat создал оригинальную, высокоэффективную систему обмолота. Крепкую и надежную, с высокой пропускной способностью и бережной сепарацией, отвечающей самым высоким требованиям к качеству зерна.

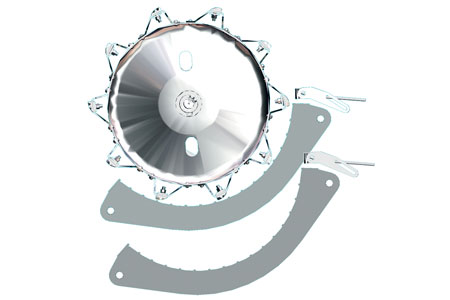

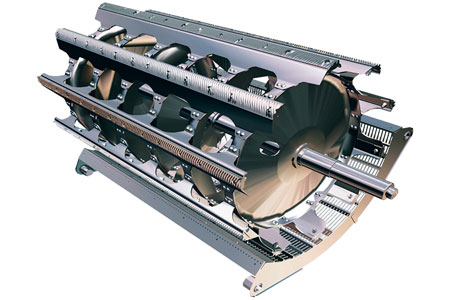

Супербарабан

ригинальный молотильный барабан самого большого диаметра в мире (800 мм)

Ее главная особенность — оригинальный молотильный барабан самого большого диаметра в мире (800 мм), который благодаря огромной инерционности легко справляется с влажной, засоренной или скрученной хлебной массой.

Высоконадежный привод

Привод молотильного барабана разработан для максимальных нагрузок и имеет устройство типа Posi-Torque для автоматического натяжения ремня при увеличении крутящего момента. Это дает заметную прибавку в производительности комбайна. Частота вращения барабана (400...1045 об/мин) регулируется из кабины, посредством вариатора.

Привод молотильного барабана имеет устройство типа Posi-Torque
Камнеуловитель предотвращает попадание камней в молотилку. Благодаря особой конструкции, его очистка занимает не более минуты.

При обмолоте культур, зерна которых легко повреждаются, необходимо работать на низких оборотах барабана. Для этого предлагается компактный редуктор, понижающий частоту вращения до 200-450 об/мин (для ACROS 530 — дополнительное оборудование).

95% сепарации

Почти полная (95%) сепарация с исключительно низким повреждением зерна
Отличный доступ к молотильному барабану открывается через два больших боковых люка.

Большой диаметр барабана позволил максимально увеличить угол охвата подбарабанья (130°), обеспечив значительную площадь сепарации (1,38 кв.м) и наиболее выгодную геометрию обмолота — протяженную и плавную. Этим достигается почти полная (95%) сепарация с исключительно низким повреждением зерна. Не каждая многобарабанная система показывает такие результаты.

Точная настройка

Зазор подбарабанья регулируется электромеханизмом
Забивание, если оно все же произошло, можно быстро устранить с помощью Jam Control — устройства глубокого сброса деки. В отличии от комбайнов с системой реверса барабана, эта операция занимает считанные секунды.

Зазор подбарабанья регулируется электромеханизмом. С помощью кнопки, расположенной на панели управления, задается необходимый зазор, численное значение которого показывается на индикаторе. Таким образом можно легко и безошибочно установить точный зазор для оптимального обмолота.

С полной отдачей

Соломистая масса, содержащая на выходе из молотильного барабана часть зерен, направляется отбойным битером на соломотряс. С выделением остаточного зерна 5-ти клавишный семикаскадный соломотряс ACROS справляется без проблем. Свободное зерно и мелкие соломистые частицы проходят через жалюзи соломотряса и поступают в систему очистки, а длинносоломистая масса быстро транспортируется к выходу из молотилки.

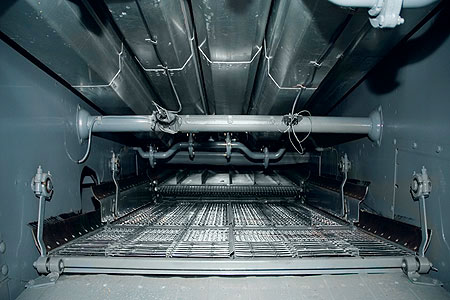

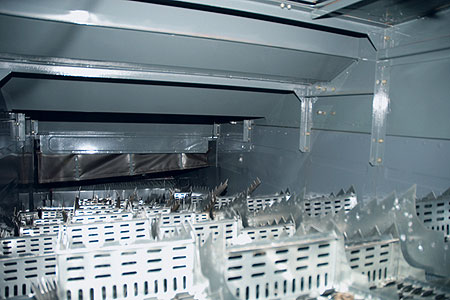

Большая поверхность соломотряса, выверенный перепад высот между его каскадами и оптимальный кинематический режим работы гарантируют максимальную сепарацию
Большая поверхность соломотряса, выверенный перепад высот между его каскадами и оптимальный кинематический режим работы гарантируют максимальную сепарацию.

Чтобы оценить правильность настройки системы обмолота, предусмотрены датчики потерь зерна, устанавливаемые на клавишах соломотряса. Они сигнализируют через автоматическую систему контроля о степени содержания зерна в соломе, и необходимости изменения режимов обмолота.

Гибкая работа с соломой

Классическая система обмолота и сепарации ACROS практически не повреждает солому. В зависимости от предполагаемого использования, солому можно измельчить и разбросать или уложить в валок.

Толщина ножей, увеличенная в сравнении со стандартными почти в 1,5 раза, позволяет измельчать грубые стебли кукурузы и подсолнечника, не прибегая к регулировке противорежущего устройства
Толщина ножей, увеличенная в сравнении со стандартными почти в 1,5 раза, позволяет измельчать грубые стебли кукурузы и подсолнечника, не прибегая к регулировке противорежущего устройства.

Встроенный измельчитель-разбрасыватель обеспечит тщательную резку соломы и равномерное распределение по поверхности поля на заданную ширину в качестве удобрения. В конструкции используется 64 обоюдоострых ножа с износостойкими кромками, обладающими эффектом самозаточки. Включение измельчителя производится кнопкой из кабины.

Одно движение — и измельчитель переведен в режим укладки валка
Одно движение — и измельчитель переведен в режим укладки валка.

Если переключить измельчитель в режим укладки валка, ACROS оставит за собой рыхлый, вспушенный валок, идеальный для последующего подбора.

Чистый результат

Зерновой ворох, поступающий с подбарабанья и соломотряса, проходит двухступенчатую систему очистки. Верхнее и нижнее решета подвешены на рычагах с противоположным ходом и разными амплитудами с целью взаимного уравновешивания сил инерции и более равномерного распределения зерна. Отдельные настройки решет помогают точно и быстро адаптироваться к различным условиям уборки.


Шестилопастной вентилятор создает плотный поток воздуха, продувающий все участки системы очистки. Скорость вращения вентилятора плавно регулируется из кабины и отображается на панели управления. Расширенный вниз диапазон скоростей позволяет снизить потери при работе с мелкосеменными культурами, а также удобен для удаления легких отходов.

Меньше времени на разгрузку

Запатентованное «волновое» решето: разные размеры гребенок верхнего решета обеспечивают равномерное распределение воздушного потока. Как показывает практика, на выгрузку зерна тратится около 5% рабочей смены. Для сокращения этого времени ACROS оборудован зерновым бункером внушительного объема (9000 л) и высокопроизводительным выгрузным элеватором (90 л/с).

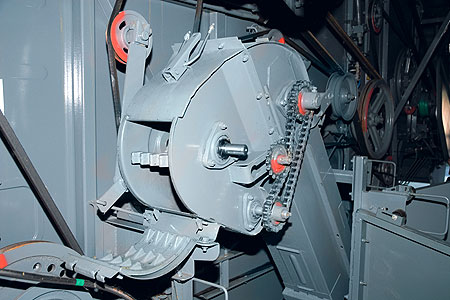

Автономное устройство домолота помогает избежать перегрузки барабана
Автономное устройство домолота помогает избежать перегрузки барабана, так что повреждение зерна сведено к минимуму при стабильно высокой производительности.

Высота, длина и угол поворота выгрузного шнека рассчитаны на беспрепятственную выгрузку в любой грузовой транспорт, даже если это длинный прицеп, а комбайн оборудован жаткой шириной 9,0 м.

Выгрузка влажного зерна

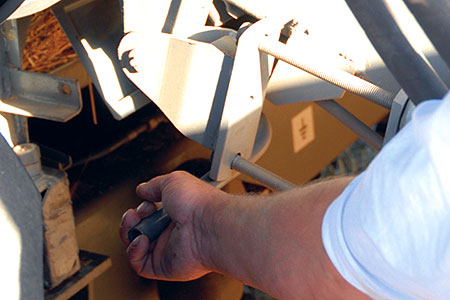

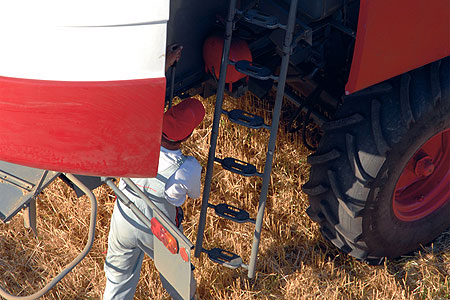

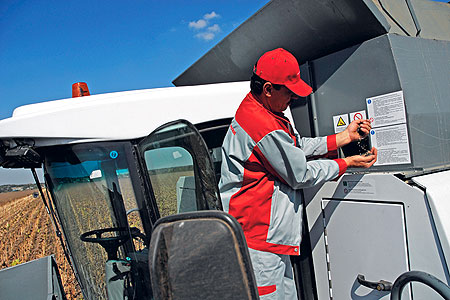

Взять пробу зерна из бункера можно прямо с площадки кабины
Взять пробу зерна из бункера можно прямо с площадки кабины.

Особое внимание уделено стабильной работе выгрузного устройства в условиях высокой влажности. Уникальное запатентованное устройство Smart Launch надежно защищает высокоскоростной механизм от перегрузки, а гидропульсаторы исключают «зависание» зерна в бункере.

Готовность к любым задачам

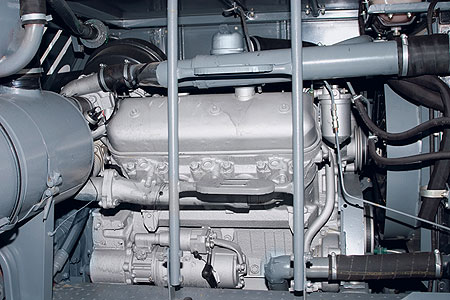

На комбайны ACROS устанавливаются надежные 6-цилиндровые двигатели ЯМЗ и Cummins, тщательно подобранные по мощности и крутящему моменту. 20% запас мощности гарантирует, что в любой уборочной ситуации ACROS будет исправно выполнять свою работу.

Надежные 6-цилиндровые двигатели ЯМЗ и Cummins

Много не просит

Минимальные затраты на горючее — это еще одно условие высокоэффективной уборки, которое учитывалось при выборе двигателей для ACROS. Благодаря применению компактных силовых агрегатов с турбонаддувом, удельный расход топлива снижен как минимум на 5%. Экономичный двигатель вместе с 540-литровым топливным баком позволяют работать без дозаправки до 14 часов.

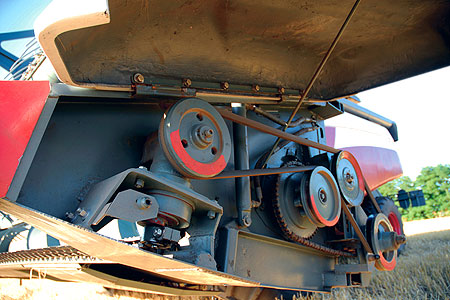

Симметричный привод

Моторный отсек предоставляет достаточно свободного места для ведения работ по техобслуживанию двигателя и радиатора
Моторный отсек предоставляет достаточно свободного места для ведения работ по техобслуживанию двигателя и радиатора.

Кинематические передачи ACROS разработаны таким образом, что мощность равномерно распределяется на обе стороны машины, практически симметрично. Силовые контуры не пересекаются, на одном валу — не более 2-х потребителей энергии. Каждая ременная передача имеет индивидуальную регулировку. Это лучшая конструкция для быстрой и оптимальной настройки.

Полный вперед!

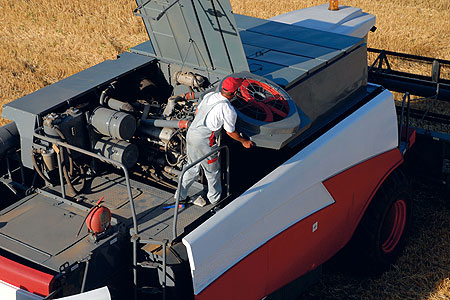

Воздухозаборник блока радиаторов имеет встроенный очиститель
Для сокращения времени обслуживания воздухозаборник блока радиаторов имеет встроенный очиститель.

Привод ходовой части ACROS отличается впечатляющей тяговой силой, достаточной для уверенной работы комбайна в самых разнообразных условиях.

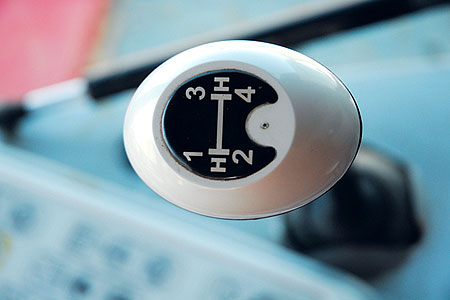

4-х диапазонная коробка передач обеспечивает оптимальный тяговый момент в любом диапазоне скоростей
4-х диапазонная коробка передач обеспечивает оптимальный тяговый момент в любом диапазоне скоростей.

Гидростатическая трансмиссия обеспечивает бесступенчатую регулировку скорости движения в пределах любой из 4-х передач. Расширенный диапазон рабочих скоростей (до 15 км/ч) поможет полностью загрузить молотилку при работе на низкоурожайных полях. Благодаря высокой транспортной скорости (до 27 км/ч) экономится время перегона комбайна к месту работы.

Удобство в работе

Комбайны ACROS оснащаются кабиной Comfort Cab. Находясь в ней, Вы поймете каким удобным может быть рабочее место. Вы будете наслаждаться комфортом, который действительно помогает работать эффективно, с меньшим напряжением и усталостью.

Отличный обзор

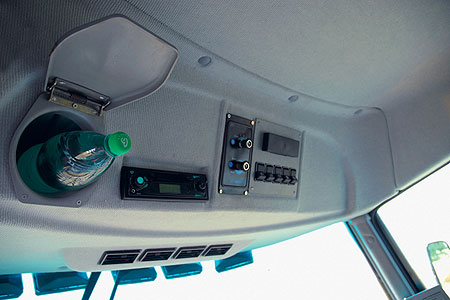

Кондиционер, холодильная камера и магнитола с акустической системой входят в стандартную комплектацию Comfort Cab
Кондиционер, холодильная камера и магнитола с акустической системой входят в стандартную комплектацию Comfort Cab.

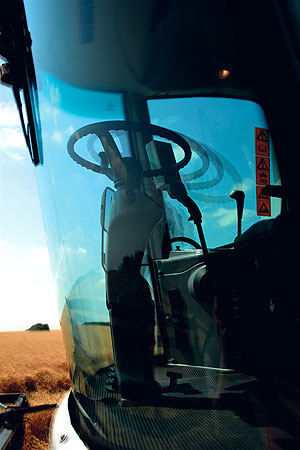

Большая площадь остекления (5 кв. м) Comfort Cab и панорамная форма стекол гарантируют беспрепятственный обзор во все стороны. Вы отлично видите поле, стерню за жаткой и выгрузной шнек. В задней стене кабины имеется большое окно — для наблюдения за бункером. При работе ночью полное освещение рабочей зоны обеспечивают мощные галогенные фары.

Рулевая колонка регулируется по высоте и углу наклона
Рулевая колонка регулируется по высоте и углу наклона.

Рабочая атмосфера

Comfort Cab смонтирована на четырех амортизаторах, чтобы быть максимально изолированной от вибрации. Детали интерьера благодаря многослойной структуре обладают свойствами звукопоглощения.

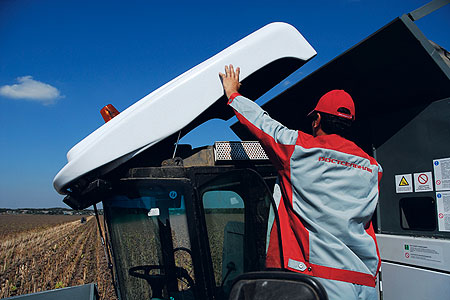

Для обслуживания кондиционера и воздушного фильтра достаточно поднять откидную секцию крыши
Для обслуживания кондиционера и воздушного фильтра достаточно поднять откидную секцию крыши.

Для обслуживания кондиционера и воздушного фильтра достаточно поднять откидную секцию крыши.

Устраивайтесь поудобнее

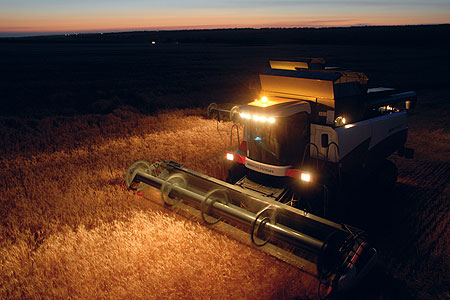

Галогенные фары светят в два раза ярче, чем обычные
Галогенные фары светят в два раза ярче, чем обычные. 8×70 Вт — с таким мощным освещением можно продолжить работу и ночью.

Рабочее место оборудовано подрессоренным креслом и рулевой колонкой со всеми необходимыми регулировками, которые позволят Вам без труда подобрать удобное рабочее положение. Для Вашего помощника или ученика имеется мягкое откидное сиденье.

Все под контролем

Эргономика Comfort Cab тщательно проработана. Все элементы управления находятся на «своих» местах, приборы — в зоне прямого зрения. С первых часов работы Вы почувствуете это и сможете без особых усилий поддерживать напряженный темп уборки.

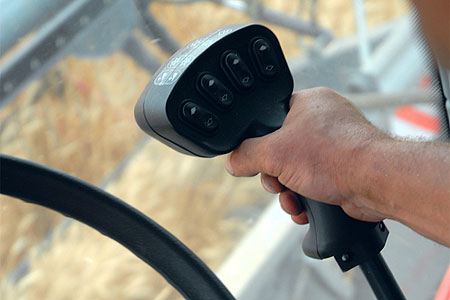

Одной рукой

Рукоятка многофункционального манипулятора спроектирована на естественный захват ладонью и идеально лежит в руке
Рукоятка многофункционального манипулятора спроектирована на естественный захват ладонью и идеально лежит в руке.

На рукоятке гидростата собраны элементы управления всеми функциями комбайна, требующими быстрого реагирования: движение вперед/назад, регулировка положения жатки и мотовила, скорости вращения мотовила, включение и отключение приводов жатки.

Интеллектуальная панель

Adviser не только информирует обо всем, что происходит с рабочими параметрами комбайна, но и поможет настроить его для конкретных условий работы.

Adviser поможет настроить комбайн для конкретных условий работы

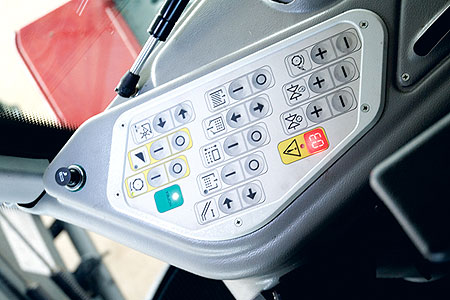

Органы управления, которые используются реже, расположены правее от кресла, на компактной панели. Легким нажатием на псевдосенсорные кнопки Вы сможете управлять всеми рабочими органами комбайна, как в ручном, так и в автоматическом режимах. Кроме того, панель производит диагностику целостности электроцепей и контролирует исполнение команд. Для удобства и легкости освоения каждая кнопка имеет понятное обозначение и выполняет только одну функцию. Псевдосенсорные кнопки, в отличии от традиционных, полностью защищены от пыли, значительно надежнее и долговечнее.

Чуткий помощник

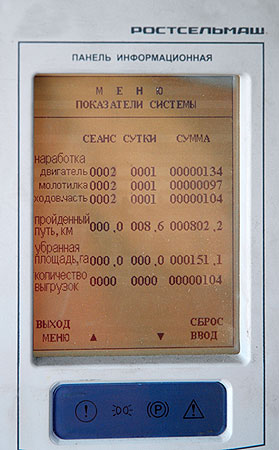

В любой момент можно узнать наработку комбайна, убранную площадь, количество выгруженных бункеров и пройденный путь
Эффективная экономика невозможна без системы учета. В любой момент можно узнать наработку комбайна, убранную площадь, количество выгруженных бункеров и пройденный путь.

Под Вашим контролем находится большое количество параметров. Но физиологически человек способен держать во внимании не более 5 параметров. Поэтому для Вас предусмотрен Adviser — автоматизированная система контроля, непрерывно следящая за процессом обмолота и работой механизмов комбайна. В случае возникновения неисправности какой-либо электрической цепи на цифровом табло панели появится сообщение с условным обозначением этой цепи. Это облегчает диагностирование и обслуживание системы. Принцип вывода информации на экран Adviser избавляет Вас от необходимости лишний раз погружаться в подпункты сложного меню — все необходимые для контроля параметры появляются автоматически, в зависимости от ситуации.

Еще одно уникальное свойство системы — голосовое оповещение. Теперь Вы можете спокойно работать, не отрывая взгляда от рабочей зоны. В случае возникновения отказа или критических режимов, Вы услышите соответствующее сообщение, краткий комментарий и рекомендации по дальнейшим действиям.

Скрытые резервы

Вам нужен не просто комбайн, а обеспечивающая полную отдачу машина, приспособленная под Ваши конкретные задачи. Комбайн ACROS — именно такая машина. Благодаря широкому выбору адаптеров и дополнительных приспособлений ACROS способен выполнять самую разнообразную работу на протяжении всего сезона.

Подбор валков

При раздельной уборке ACROS оборудуется платформой-подборщиком

При раздельной уборке ACROS оборудуется платформой-подборщиком. Как и жатка, это приспособление способно копировать рельеф поля в продольном и поперечном направлениях. Надежная защита элементов подборщика от забивания, наматывания и сдувания массы ветром обеспечивает его устойчивую работу даже в неблагоприятных условиях.

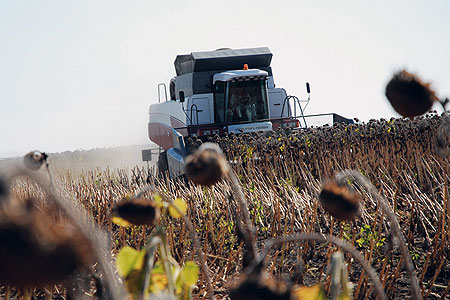

Подсолнечник

Специально разработанная для ACROS 8-рядковая жатка обеспечит полноту сбора урожая не менее 98%, что недостижимо при использовании приспособлений других типов. Жатка надежно работает на любом агрофоне, включая низкорослые гибриды подсолнечника.

Специально разработанная для ACROS 8-рядковая жатка обеспечит полноту сбора урожая не менее 98%

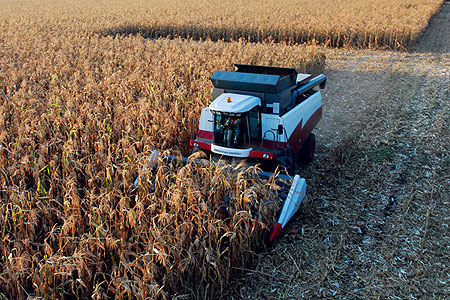

Кукуруза

Для уборки кукурузы на зерно ACROS оборудуется 6- или 8- рядковым початкоотделителем. Дополнительное оборудование, например, массивная решетка на первый каскад соломотряса, поможет продлить срок службы машины в тяжелых условиях уборки данной культуры.

Рапс

Специальная приставка позволит сократить потери семенников рапса при скашивании в 3...4 раза и дополнительно собирать, в зависимости от урожайности, 30-100 кг зерна с 1 га посевов.

Семенники трав, крупяные

При уборке крупяных и других легко травмируемых культур предлагается дополнительное оборудование

Для достижения максимальной эффективности при уборке крупяных и других легко травмируемых культур предлагается дополнительное оборудование. К примеру, комплект перфорированных решет поможет улучшить воздушный режим очистки, а набор для домолачивающего устройства делает его работу более деликатной.

Видео — Конструкция и правила эксплуатации гидравлических систем комбайна «Acros 530»

Данная программа по эксплуатации и техническому обслуживанию комбайна «Acros 530» является эксклюзивной разработкой департамента продаж запасных частей и сервисного обслуживания ООО Комбайновый завод «bobcat». Соответствует технической документации по состоянию на 1 декабря 2006 года и отражает все конструктивные изменения, внесенные в конструкцию комбайна «Acros 530» выпуска 2007 года. Программа предназначена для механизаторов, работающих на комбайне. В ней содержится краткое описание конструкции, сведения об эксплуатации комбайна, а также указания по уходу и техническому обслуживанию.

Часть 1

Часть 2

Часть 3
